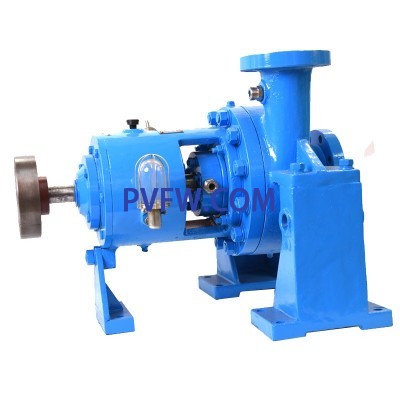

AY型单、两级离心油泵

AY型高温离心油泵系列是在原Y型油泵系列的基础上进行改进并重新设计的。它是为满足现代化建设的需要，尽快地适应以节能为中心的设备更新换代而发展的产品，具有以下特点：

       1、轴承体部件将原35、50、60轴承体分别用45、55、70轴承体代替，提高了可靠性；

       2、水力过流部位采用了高效节能的水力模型，平均比原Y型油泵的效率提高了5-8个百分点；

       3、为保持延续性，的结构型式，安装尺寸、性能参数范围保持与Y型油泵相同，便于老产品更新改造。

       4、零部件通用化程度高，通标件为几个系列产品共用。

       5、选材精练、主要以II、III类材料为主，轴承体等零件增加为铸钢、铸铁两种，为寒冷地区、露天使用、船用提供可有利条件。

       6、轴承有空气冷、风扇冷、水冷三种，根据泵的不同使用温度选用。其中风扇冷尤为适用于缺水或水质差的地区。

       结构说明

       分为单级单吸悬臂式、两级单吸悬臂式，单级吸悬臂式、单级双吸和两级双吸两支承式，两级单吸两支承式等六种结构。

       壳体径向剖分，特别适用于输送高温度以及易燃、易爆或有毒的液体。其安装方式为水平中心线支承。泵的吸入口法兰和排出口法兰均铸在泵体上，且均垂直朝上。轴承腔（填料函）和泵盖是铸成一体的，它可以装填料密封及平衡型、流纹管型、串联型机械密封。轴封腔外面铸有可供选择的水冷腔夹套，水冷腔的配备必须是特别提出要求或当输送介质为温度超过66℃的水以及超过150℃的碳氢化合物作用。

       叶轮为整体铸造，且经静平衡校验，泵的轴向力主要靠叶轮平衡孔来平衡。

       轴承体装有一套径向球轴承和一组背对背安装的推力球轴承，其轴承采用甩油环稀油润滑，轴承体外表面铸有散热片，可采用空气冷却(T＜120℃），还可选用风扇冷却（T=120-260℃）和水冷却（T=260-420℃）。

       泵检修时不必拆卸吸入或排出管路就很容易地拆出叶轮、轴、轴承、轴封等零部件。轴封采用机械密封。泵通过挠性膜片加长联轴器由电动机直接驱动。
